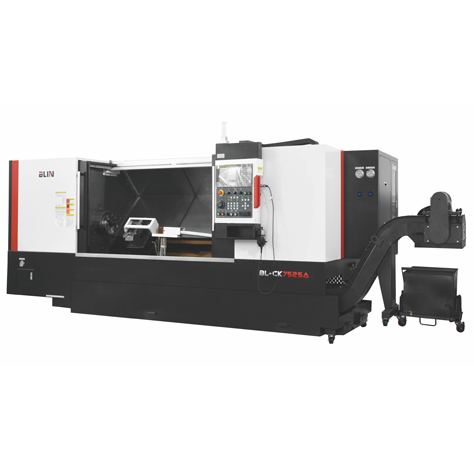

■ 45°(CK7516A/7520A/7525A)/60°(CK7530/7550) 整体斜床身
■ 硬轨，高刚性，重型，适合长轴重切削
■ 国产顶级质量，高稳定性
■ 采用FANUC系统
|
项目
|
参数
|
单位
|
BL-CK7516A
|
BL-CK7520A
|
BL-CK7525A
|
BL-CK7530
|
BL-CK7550
|
|
能力
|
床身上最大回转直径
|
mm
|
Φ400
|
Φ500
|
Φ550
|
Φ670
|
Φ850
|
|
拖板上最大回转直径
|
mm
|
Φ260
|
Φ320
|
Φ370
|
Φ470
|
Φ600
|
|
最大车削长度
|
mm
|
400/1000
|
500/1000/1500
|
500/1000/1500
|
800/1500/2000
|
1500/2000/3000
|
|
最大车削直径
|
mm
|
Φ285
|
Φ370
|
Φ450
|
Φ600/550
|
Φ750
|
|
最大工件重量
|
kg
|
360(6’’卡盘)
|
550(8’’卡盘)
|
700(10’’卡盘)
|
900(12’’ 卡盘)
|
3000(21’’ 卡盘)
|
|
主轴
|
主轴通孔
|
mm
|
Φ57
|
Φ62
|
Φ87
|
Φ105
|
Φ135
|
|
主轴类型
|
/
|
A2-5
|
A2-6
|
A2-8
|
A2-8
|
A2-11
|
|
主轴转速
|
rpm
|
80~3500
|
75~2500
|
100~2000
|
25~2500
(选配: 减速箱 L:12-830 H:50-2500)
|
L:8-530 H:30-1200
(减速箱)
|
|
卡盘尺寸
|
/
|
6’’
|
8’’
|
10’’
|
12’’
|
21’’
|
|
最大棒料通过直径
|
mm
|
Φ42
|
Φ51
|
Φ73
|
Φ90
|
/
|
|
主电机功率
|
kw
|
7.5/11
|
15
|
18.5
|
22/30
|
30/37
|
|
X/Z轴
|
X轴行程
|
mm
|
165
|
210
|
250
|
325
|
385
|
|
Z轴行程
|
mm
|
410/1030
|
550/1010/1550
|
525/1010/1550
|
880/1550/2050
|
1540/2040/3050
|
|
X/Z轴丝杆外径
|
mm
|
Φ28/40
|
Φ28/40
|
Φ32/40(50)
|
/
|
/
|
|
X/Z轴快移速度
|
m/min
|
16/20
|
12/16
|
12/16
|
12/16
|
10/12
|
|
刀塔
|
刀塔类型
|
/
|
8工位
|
8工位
|
8工位
|
8工位
|
8工位
|
|
刀柄尺寸
|
mm
|
20×20, Φ32
|
25×25, Φ40
|
25×25, Φ40
|
32×32, Φ50
|
32×32, Φ63
|
|
尾座
|
尾座套筒锥度
|
/
|
MT4#
|
MT5#
|
MT5#
|
MT6#
|
MT6#
|
|
尾座套筒直径/行程
|
mm
|
Φ70/80
|
Φ90/100
|
Φ100/100
|
Φ110/150
|
Φ150/150
|
|
其他
|
X/Z轴定位精度
|
mm
|
0.009
|
0.009
|
0.009/0.013
|
0.009/0.018
|
0.010/0.021(0.025)
|
|
X/Z轴重复定位精度
|
mm
|
0.004/0.005
|
0.004
|
0.004/0.006
|
0.004/0.007
|
0.005/0.008(0.010)
|
|
X/Z轴正反差值
|
mm
|
0.004
|
0.004
|
0.004/0.009
|
0.004/0.009
|
0.005/0.012(0.015)
|
|
车削圆度
|
mm
|
≤0.0025
|
≤0.0025
|
≤0.004
|
≤0.004
|
≤0.005
|
|
外形尺寸
|
mm
|
2370/3200×1700×1970
|
2860/3790/4600×1830×2020
|
2980/3790/4600×1850×2050
|
3820/4820/5320×2120×2200
|
5420/5870/7360×2800×2770
|
|
净重
|
kg
|
3000/4500
|
4500/5000/6700
|
4800/5000/6700
|
8330/9730/12000
|
14000/16000/20000
|
|

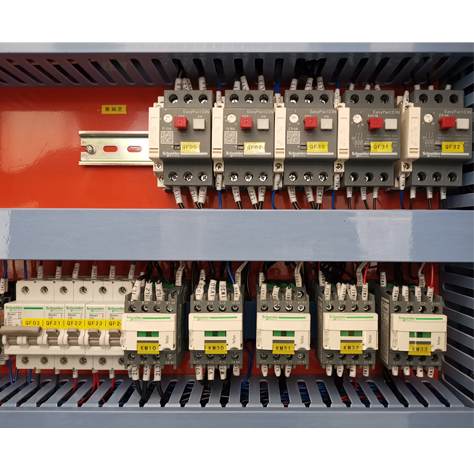

项目
|
品牌
|
|
主轴轴承
|
SKF/NSK/FAG
|
|
丝杆轴承
|
NSK/FAG/NTN
|
|
丝杆
|
国产顶级(CK7516A/7520A/7525A)
日本 THK(CK7530/7550)
|
|

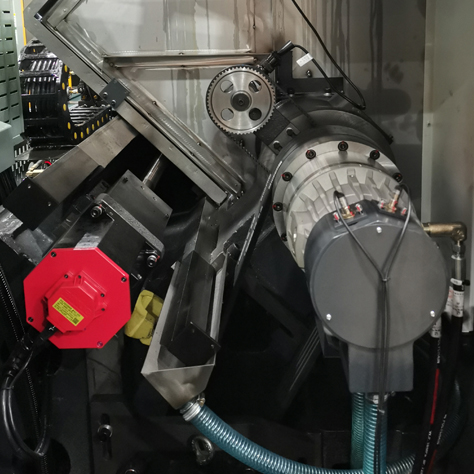

卡盘油缸
|
台湾
|
|
刀塔
|
台湾六鑫
|
|
润滑泵
|
合资
|
标配：

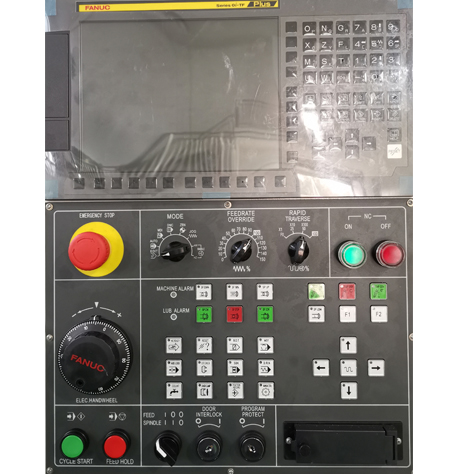

●FANUC 0I TF系统

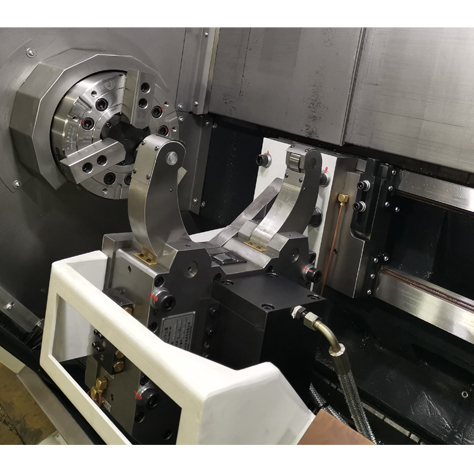

●液压卡盘

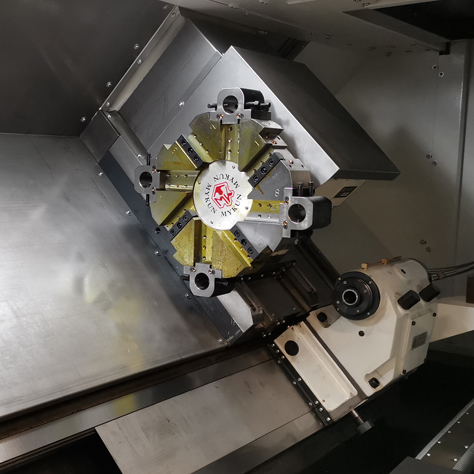

●8工位刀塔
●液压尾座
选配：
●西门子828D系统
●排屑机
